Характеристики
- Высота центра, мм -
- Ширина Т – образного паза -
- Ширина ползуна -
- Тип тормоза Пневматический
- Передаточное число -
- Сила зажима 1150 Н*м
- Макс. скорость рабочего стола -
- Разрешение 0 | 001 град
Описание

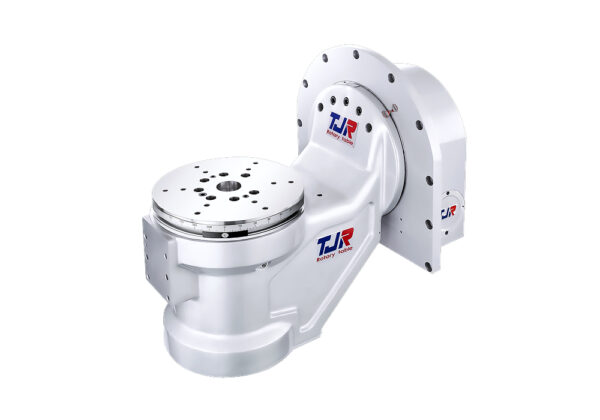

Наклонно-поворотный стол c ЧПУ с роликовым приводом и пневматическим тормозом FAD-300.
Диаметр стола – Ø300, диаметр сквозного отверстия – Ø40
Добавляет станку 4-ую и 5-ую оси одновременно.
Угол вращения стола ±100º
Стол оснащен радиальными и осевыми подшипниками.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов TJR:
- Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Характеристики
- Высота центра, мм: -
- Ширина Т – образного паза: -
- Ширина ползуна: -
- Тип тормоза: Пневматический
- Передаточное число: -
- Сила зажима: 1150 Н*м
- Макс. скорость рабочего стола: -
- Разрешение: 0 | 001 град
- Точность индексации: 20 сек
- Повторяемость: 4 сек
- Вес нетто: - (без серво двигателя)
- Допустимая нагрузка на стол: - | - с бабкой
- Допустимая нагрузка горизонтальная: -
- Допустимая нагрузка F: 12000 H
- Max нагрузка FL: 11500 H*м
- Допустимый крутящий момент: -
- Производитель: TJR
- Тип: Наклонно-поворотный стол
