Характеристики
- Производитель GSA
- Тип Поворотный стол
- Тип тормоза Пневматический
- Ширина Т – образного паза 14H7 мм
- Ширина ползуна 18H7 мм
- Тип тормоза/давление, (Мпа) пневм/0.6
- Передаточное число 2:30
- Макс. скорость стола мин-1 22 | 2 мин-1
Описание

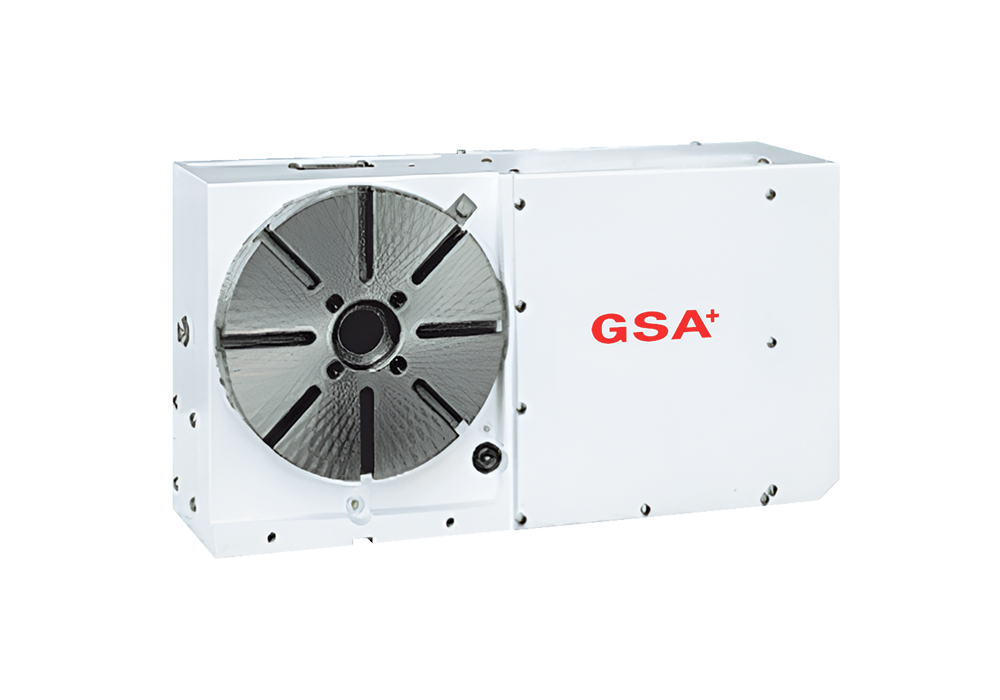

Поворотный стол c ЧПУ GSA NCF-320R с муфтой Хирта
- Диаметр рабочего стола Ø320, диаметр центрального отверстия 80H7;
- Максимальная скорость стола 22.2 мин-1 ;
- Оснащен муфтой Хирта, которая обеспечивает точность индексации +/- 5 сек и отсутствие люфта при вращении.
Преимущества поворотных столов GSA:
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;
✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;
✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.
Усиленная система подшипников
✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;
✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.
Класс точности муфт Хирта
Класс точности индексирования: ±3 (сек.);
✔️ Повторяемость: ±1 (сек.);
✔️ Пятно контакта поверхности зубов может достигать 90%.
Передаточное число
✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;
✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.
Характеристики
- Производитель: GSA
- Тип: Поворотный стол
- Тип тормоза: Пневматический
- Ширина Т – образного паза: 14H7 мм
- Ширина ползуна: 18H7 мм
- Тип тормоза/давление, (Мпа): пневм/0.6
- Передаточное число: 2:30
- Макс. скорость стола мин-1: 22 | 2 мин-1
- Допустимая нагрузка горизонт: 350 кг
- Допустимая нагрузка по вертикали: 150 кг
- Разрешение град.: 0.001 град.
- Повторяемость: 1/2 сек
- Допустимая нагрузка при зажиме F: 5000 H
- Допустимая нагрузка при зажиме F x L: 5000 Н*м
- Точность индексации: -
- Сила зажима: 500 Н*м
- Вес нетто (без серво двигателя): 240 кг
